画像検査・プレス機
インライン検査

本製品はステンレス製の円筒部品で、車載用燃焼ガスセンサーに使用されます。
上面と側面に配置された18個の微細孔は吸排気に関わり、センサー性能に直結する重要な要素です。
当社はグループ企業と共同開発した多工程ワイドプレス機にカメラを内蔵し、プレスモーションと連動した全数検査を実現。IoTを活用したこの技術により、高品質と低コストを両立しました。

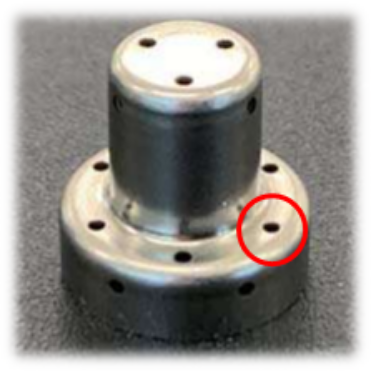

排気ガスセンサー部品十数個の微細孔に重要機能がある

従来工法

目視で全数外観検査を実施

当社工法

画像検査で全数検査を実施
プレス工程内（インライン）にカメラを設置

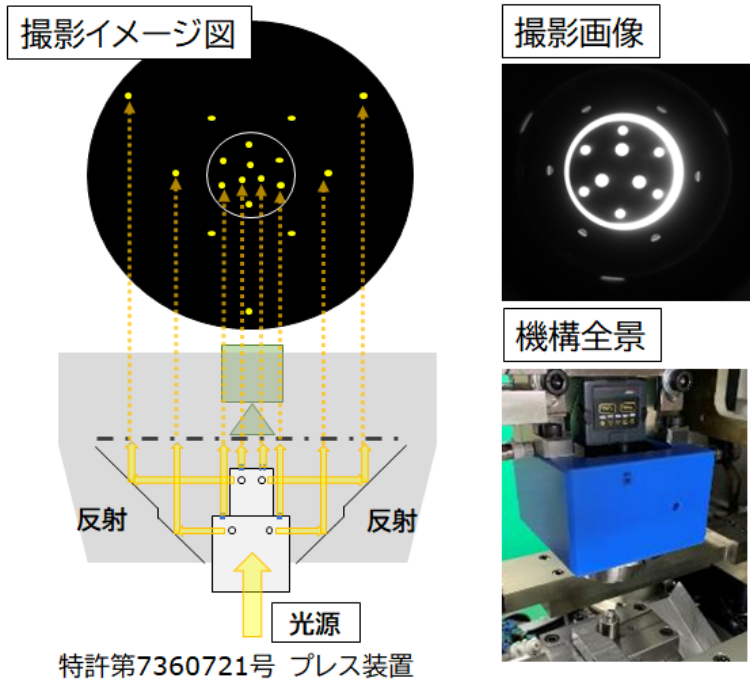

画像検査

プラネタリウムから着想を得た機構
円筒形状製品の側面部､平面部を１台のカメラだけで全て検査。
